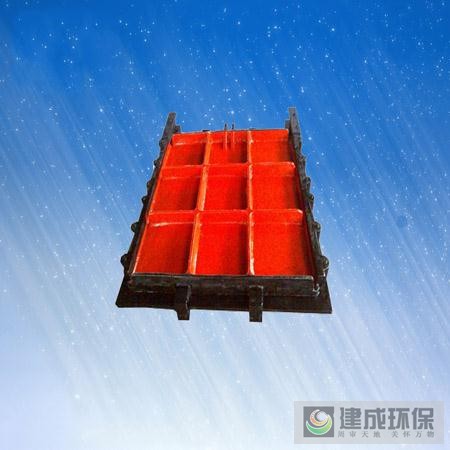

MZF.MZY型铸铁镶铜方闸门

作者:建成环保    产品来源:建成环保    点击数:    更新时间:2015-5-23

  品牌介绍

  南京建成环境工程有限公司是潜水搅拌机、低速推流器、双曲面搅拌机、潜水曝气机、机械格栅、污水处理设备等产品专业生产加工的公司,拥有完整、科学的质量管理体系。南京建成环境工程有限公司的诚信、实力和产品质量获得业界的认可。

    设备俗称

  弧形方闸门,平面方闸门,球形方闸门,圆筒方闸门

  产品介绍

用途:
铸铁镶铜闸门主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用。本系列闸门可分为方形MZF、圆形MZY、AZY和矩形MZJ三类,它采用独特的外弧形设计,结构合理、受力均匀,采用优质灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,并经精密加工后配研,达到平面接触密封,密封性能好,当密封止水性能下降时,可通过楔块装置的调整加以解决。
结构特点和工作原理:
1本闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接(对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的1/2~1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
2本闸门通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,密封性好。
3采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。
4品种规格齐全,适应性广。
5闸门与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到放水、关水或调节水位的目的。
主要技术性能参数:
1主要性能指标
a)闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜。
b)密封面每米长度渗水量:正向≤0.7L/min·m   反向≤1.25L/min·m
c)公称压力≤0.1Mpa;密封试验压力0.1Mpa。
d)工作环境:温度-20℃~120℃     湿度:95%     工作介质:水与污水   PH值:5~10
e)安装位置:正常状态下正向迎水、处于铅垂状态。
f)最大工作水头:单向受压:正向:10m     反向:5m      双向受压:均为10m
g)启闭速度:不小于0.2m/min,不大于1.5m/min。
h)闸框距边壁距离≥300㎜,距池底距离≥150㎜~250㎜。

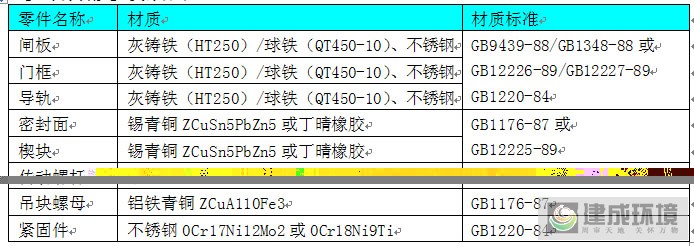

2主要部件材质及执行标准

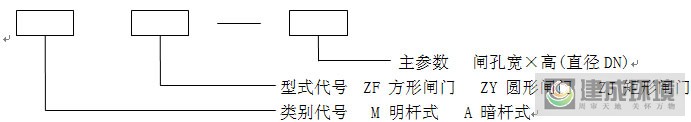

型号表示方法:

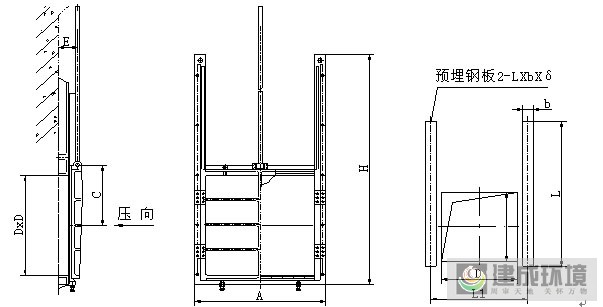

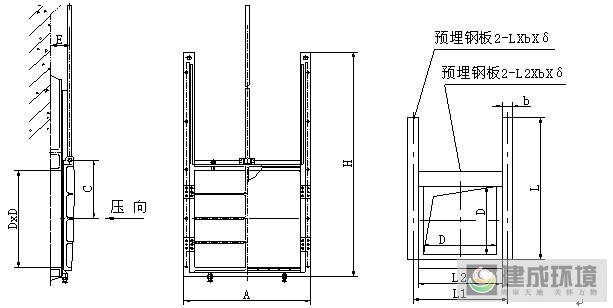

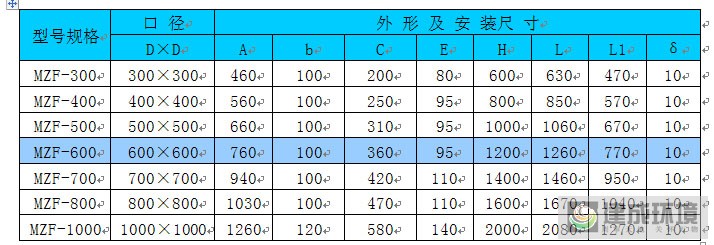

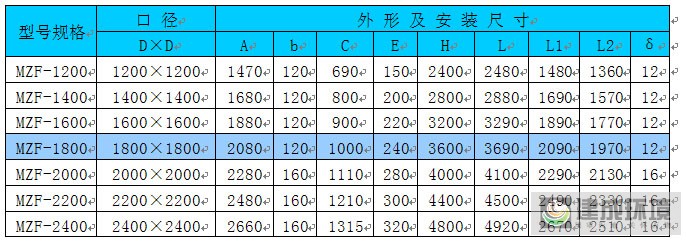

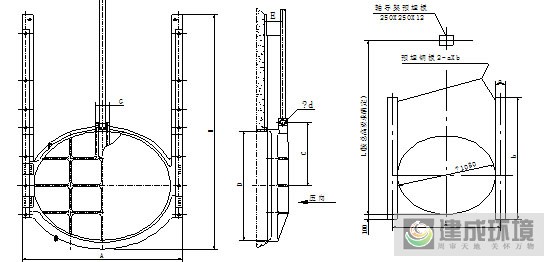

MZF型明杆式铸铁镶铜方闸门外形及安装尺寸

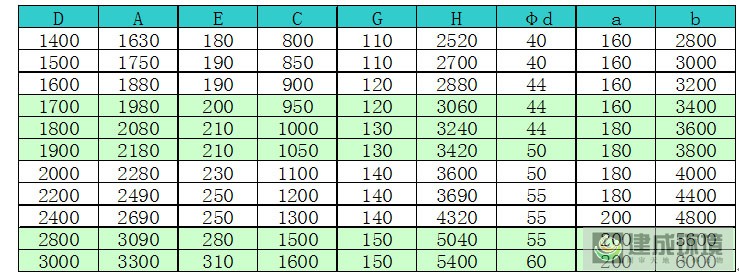

(1200~2400)

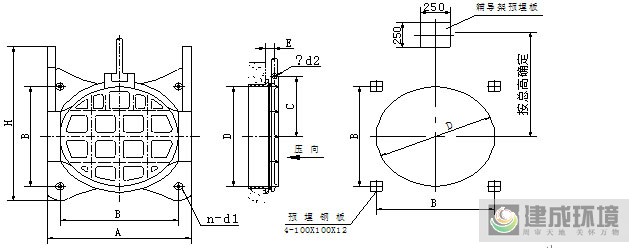

MZY型明杆式铸铁镶铜圆闸门外形及安装尺寸:

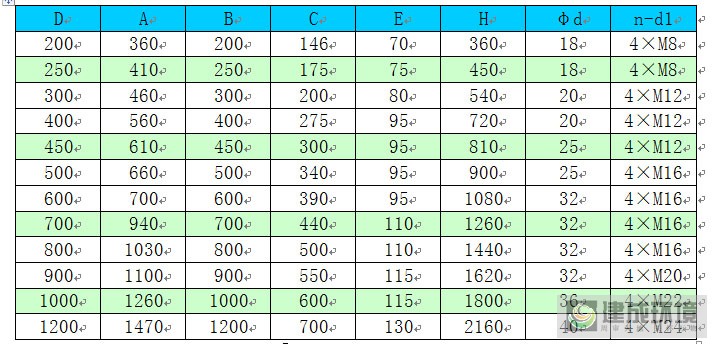

(DN200~1200)


(DN1400~3000)
