ZCGN中心转动垂架式刮泥机

作者:建成环保    产品来源:建成环保    点击数:    更新时间:2015-5-24

   品牌介绍

  南京建成环境工程有限公司是潜水搅拌机、低速推流器、双曲面搅拌机、潜水曝气机、机械格栅、污水处理设备等产品专业生产加工的公司,拥有完整、科学的质量管理体系。南京建成环境工程有限公司的诚信、实力和产品质量获得业界的认可。

   设备俗称

  刮泥机,中心转动刮泥机,垂架式刮泥机

产品介绍
用途:
ZCGN型中心传动垂架式刮泥机多用于污水处理厂圆形沉定池,将沉降在池底的污泥刮集至集泥坑并将池面的浮渣撇向集渣斗,以便进一步处理。

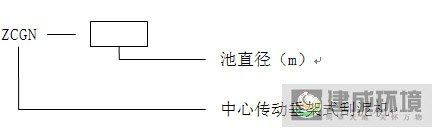

型号表示方法:

特点:
1) 特点:由于本机采用中心传动,平台固定支墩式,比传统机构简单、重量减轻;
2) 节约运行费用、维护管理方便;
3) 可根据特定的要求配备过扭保护机构,当扭矩值达到设定值时自动报警停机,安全可靠。
构造及工作过程:

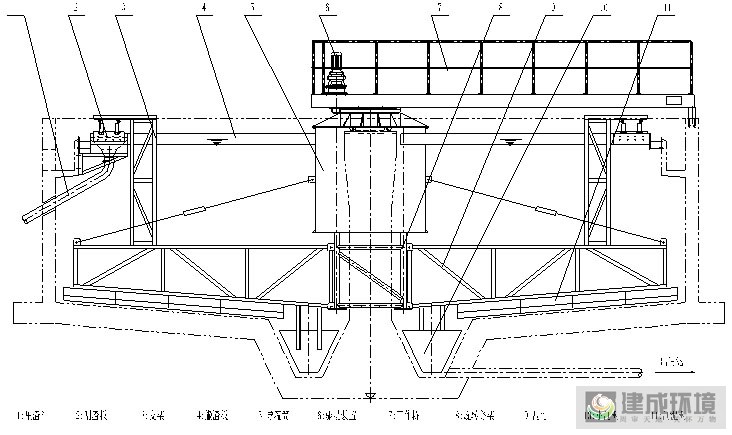

中心传动垂架式刮泥机如图1所示由集渣斗1、刮渣板2、支架3、撇渣板4、导流筒5、驱动装置6、工作桥7、旋转竖架8、刮臂9、小刮板10、刮泥板11等组成。
固定在旋转竖架上的刮臂在驱动装置带动下,绕池中心轴线旋转,将沉积在池底的污泥由刮泥板刮集至池中心集泥坑,同时,液面上的浮渣向随导流筒旋转的撇渣板和周边浮渣挡板形成的渐缩区域内集中,直至其封闭边—刮渣摆臂。当摆臂抵达集渣斗时,由摆臂上的刮渣板刮集至集渣斗排出池外。
电气控制:
   可根据用户需要设定设备的启、停及运行时间,可带PLC接口。
订货说明:
1 需要撇渣装置、出水堰板、浮渣挡板、出水槽时,请注明;
2 注明设备材质、防腐、电机及减速机要求;
3 订货时,请提供池子的土建工艺图并注明详细尺寸。

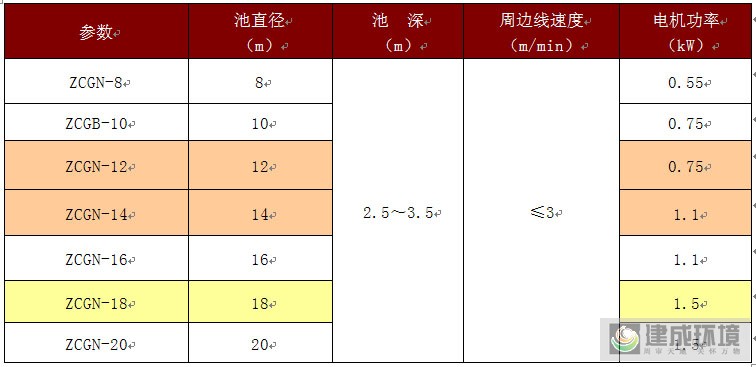

主要技术参数 见表1:                                                            表1

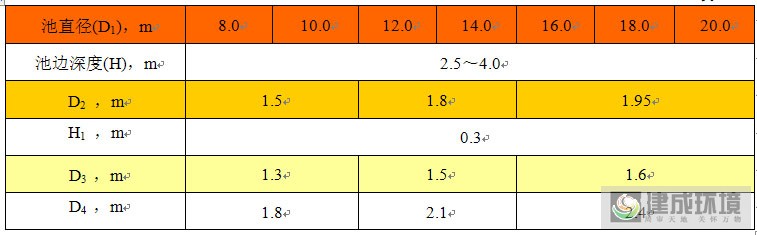

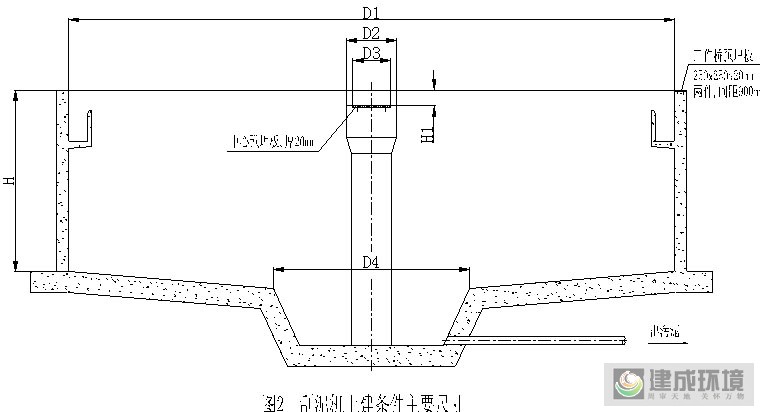

刮泥机土建条件主要尺寸  见图2和表2:                                                                       表2
说明:以上的具体尺寸和要求将根据用户的土建工艺条件图确定
