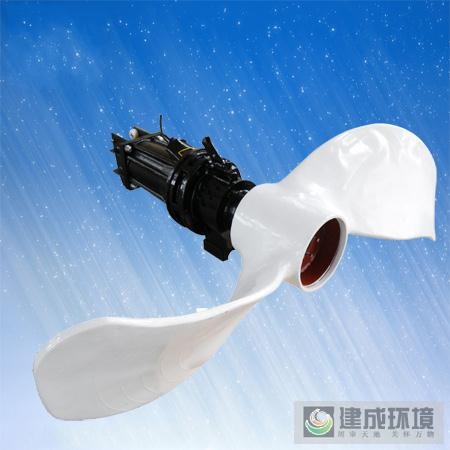

低速推流器(QJB4kw-7.5kw)

作者:建成环保    产品来源:建成环保    点击数:    更新时间:2015/5/25

  品牌介绍

  南京建成环境工程有限公司是潜水搅拌机、低速推流器、双曲面搅拌机、潜水曝气机、机械格栅、污水处理设备等产品专业生产加工的公司,拥有完整、科学的质量管理体系。南京建成环境工程有限公司的诚信、实力和产品质量获得业界的认可。

    设备俗称

  低速推流器设备俗称:QJB低速推进器、水下推流器、液下推进器、潜水推进器、潜水推流器、QDT低速推流器

  产品介绍

产品简介:

  建成潜水搅拌机是引进德国潜水电机密封技术研制成功的。经过多年的实践摸索,因其在形式、结构和试验方法上的创新,使得建成潜水搅拌机总体性能达到了国外同类产品的水平。
  QJB型潜水搅拌机可分为混合搅拌和低速推流两大系列。
  混合系列搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的液体;
  低速推流系列搅拌机适用于工业和城市污水处理厂曝气池,其产生低切向流的强力水流,可用于循环及硝化、脱氮和除磷阶段创建水流等。

适用范围:

  搅拌机在下列条件下应能正常连续运行:
  1、最高介质温度不超过40°C;
  2、介质的PH值在5~9间;
  3、液体密度不超过1150kg/m3;
  4、长期潜水运行,潜水深度一般不超过20m。

重点注意事项:

  潜水搅拌机必需完全潜入水中工作;不能在易燃易爆或有强腐蚀性液体的环境中工作;钢膨胀螺栓须按要求固定,安装完毕后,必须将电缆拉紧固定好.
  潜水推流器选型时,浆叶直径超过2M,建议使用齿轮箱减速机.

性能特点:

  1、结构紧凑、操作维修简单、安装检修方便、使用寿命长;
  2、叶轮具有最佳的水力设计结构,工作效率高,后掠式叶片具有自洁功能,可防杂物缠绕、堵塞;
  3、与曝气系统混合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀;
  4、电机绕组绝缘等级F级,防护等级为IP68,选用优质轴承和电机防凝露装置,使电机的工作更安全;
  5、两道机械密封;

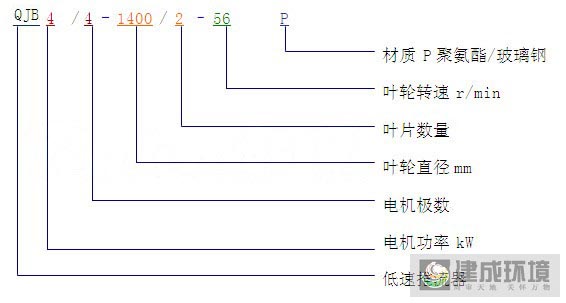

型号表示方法:

性能参数:

  搅拌机在额定电压380V,频率为50Hz,绕组绝缘等级F级,防护等级IP68,工作制式Ⅰ条件下。

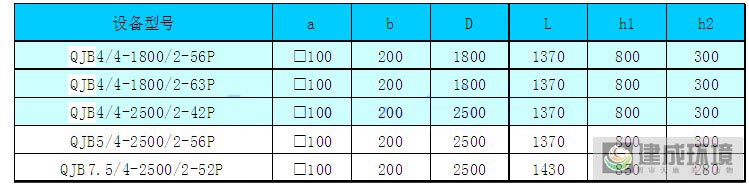

低速推流器安装尺寸:

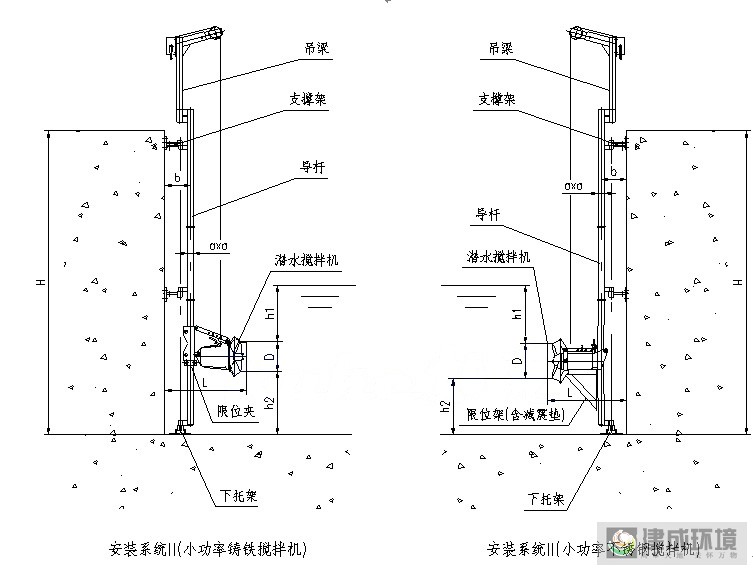

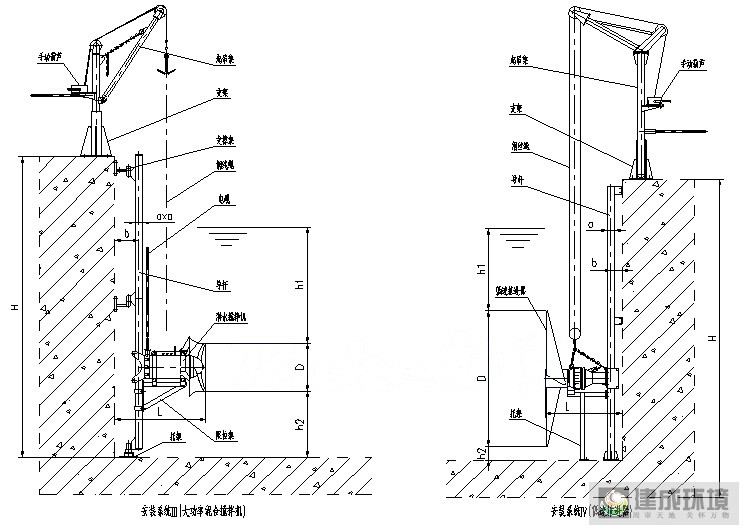

安装系统(支撑架为配选):

低速推流型:

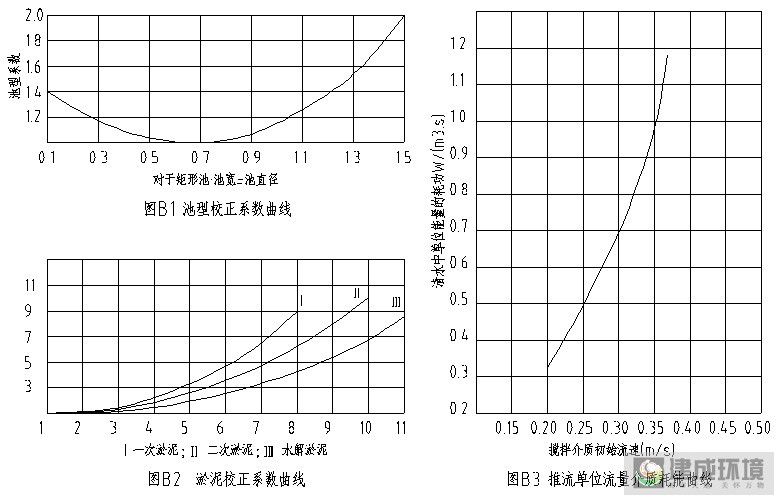

  1、根据图B1或表B1确定搅拌池的池型校正系数。

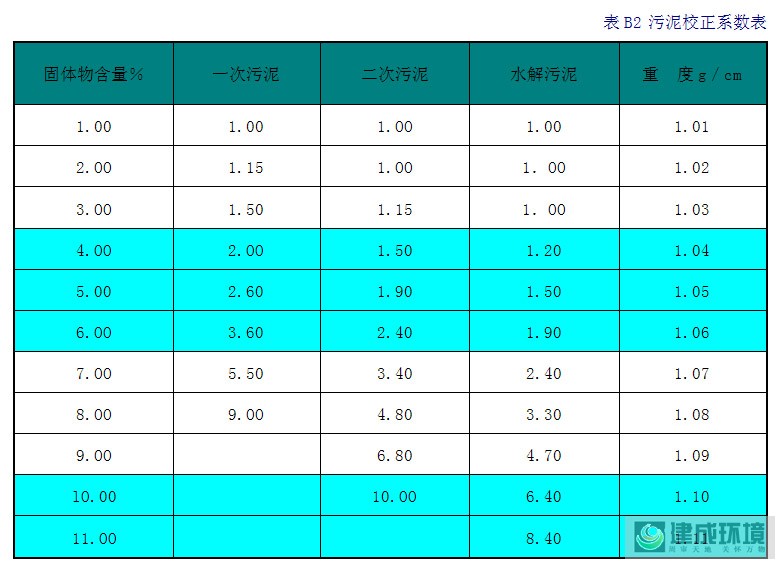

  2、根据图B2或表B2确定待搅拌介质的污泥校正系数。
  3、根据搅拌介质初始流速y,通过图B3确定单位流量的耗功。
  4、用搅拌介质初始流速y乘以叶轮旋转时所形成的截面积计算出搅拌机的流量。
  5、用搅拌机的流量乘以单位流量的功耗,再乘以污泥校正系数和池型校正系数,即可得出整池介质所需的功率。




低速推流器流速图:

  以下流速场是在清水中,边界水流速度为V=0.1m/s工况下:

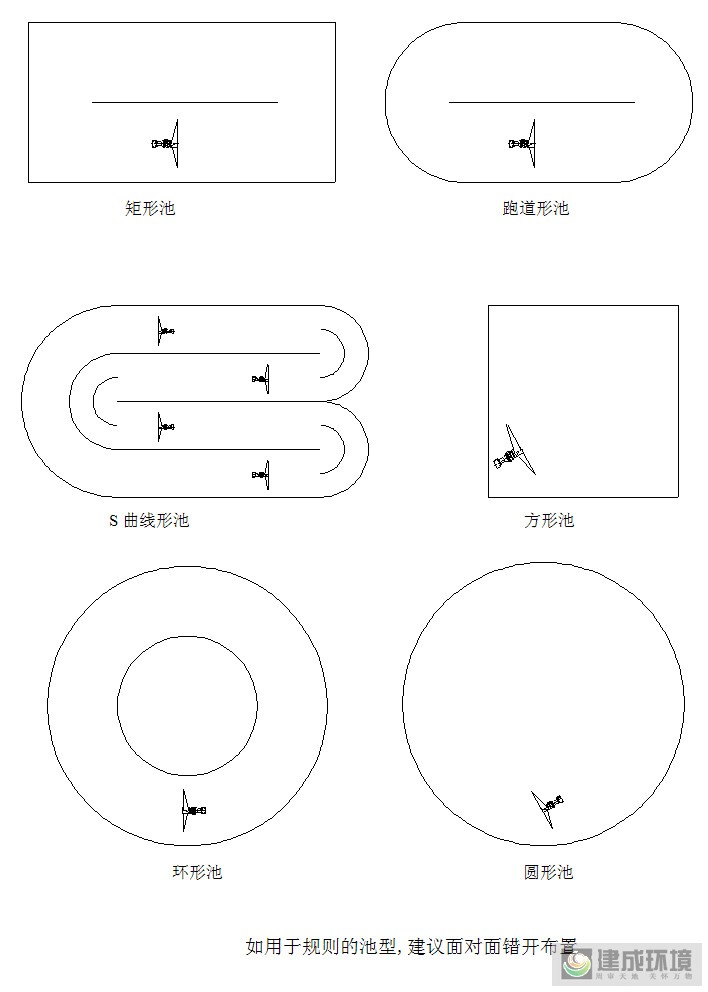

运行工况:

低速推流搅拌机系列:
